고정밀 중량 선별기(0.01g / 0.1g) 요약정보 및 구매

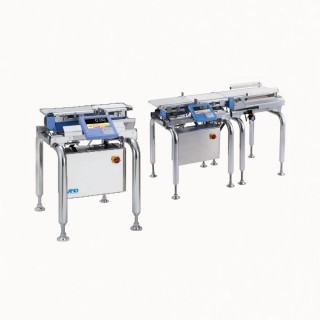

AD-4961(600g / 2000g / 6000g)
브랜드 AND
모델 AD-4961
이 분류에 등록된 다른 상품이 없습니다.

상품 상세설명

%EC%A4%91%EB%9F%89%EC%84%A0%EB%B3%84%EA%B8%B01.jpg %EC%A4%91%EB%9F%89%EC%84%A0%EB%B3%84%EA%B8%B02.jpg %EC%A4%91%EB%9F%89%EC%84%A0%EB%B3%84%EA%B8%B03.jpg %EC%A4%91%EB%9F%89%EC%84%A0%EB%B3%84%EA%B8%B04.jpg %EC%A4%91%EB%9F%89%EC%84%A0%EB%B3%84%EA%B8%B05.jpg %EC%A4%91%EB%9F%89%EC%84%A0%EB%B3%84%EA%B8%B06.jpg

AD-4961

생산능률을 극대화 시키는 모듈방식 디자인

AD-4961은 크게 컨베이어, 계량 컨베이어, 컨트롤 제어 그리고 베이스유닛 총 4가지 부위로 구성되어 빠르고 손쉽게 조절이 가능합니다.

시스템이 정지 되더라도 서비스 엔지니어를 호출하여 기다릴 필요 없이 작업자가 오작동 부위만 빠르게 교체하여 생산효율을 극대화시길 수 있습니다.

  • 다단 중량 선별기

  • 고속형 중량 선별기

  • 박스형 Roller Type 선별기

  • 부피/중량 측정기


  • 외부기기와의 접속 · 통신이 가능하며, 시스템 구축이 간편한 중량선별기

  • Modbus 통신

    Mudbus RTUModbus TCP 기본장착

    Modbus를 통해 간편한 통신 구현가능, 운전시작, 정지, 집계데이터, 품번변경 등을 외부기기에서 설정 가능합니다.

    다양한 입출력

    선별출력, 경보출력, 금속검출입력, RS-232C

    TCPIP, USB 인터페이스 기본장착

    USB메모리에 데이터를 저장하거나 프린터로 출력이 가능합니다.

    데이터 정리

    히스토그램, X차트, R차트 등의 다양한 요약 데이터표시를 할 수 있습니다.

    눈으로 직접, 계량데이터의 추이를 살피고 공장라인 장비 세팅을 조정 “자세한 사항”은 다음페이지의 “히스토그램”과 “X차트”를 참고해 주십시오.

    AD-4961은 내부메모리에 최대 100개의 계량데이터를 저장 할 수 있습니다.

    (USB메모리를 사용하면 많은 저장공간을 확보할 수 있습니다.)

    그래프 인쇄(프린터)

    다양한 형식과 차트를 이더넷통신을 통해 PostScript 프린터로 출력

    USB메모리에 PDF포멧으로도 저장이 가능합니다.




















  • 고정밀도

    새로 개발된 디지털로드셀과 초고속 프로세싱모듈을 장착하여 0.08g(3α)의 고정밀도를 구현했습니다.
    고정밀도로 부수적인 손실을 줄이고 생산비용절감에 탁월합니다.

  • IP65등급

    제품 전체를 물세척 할 수 있기 때문에 위생적입니다.

  • 7인치 터치스크린

    높은 해상도의 LCD 터치스크린과 사용자 중심 그래픽 인터페이스 구성 (음성안내기능 탑재)

  • 최대 100개 상품저장

    상품을 10개의 그룹을 나눠서 각각 100개의 상품 등록 가능 (총 1,000개)

  • USB 메모리를 통한 이미지 삽입

    USB 메모리를 통해 빠르고 간편하게 제품 이미지를 넣을 수 있습니다.
    이를 통해 제품을 손쉽게 인식할 수 있습니다.

  • 계량 설정 최적화

    처리량이나 벨트속도의 입력으로 최적의 계량 조건이 자동적으로 세팅됩니다. 다른 부가적인 입력없이 정확한 계량값을 얻을 수 있습니다.

  • 가볍고 컴팩트한 사이즈

    모듈형 구조로 인해 빠르고 간편하게 설치 및 이동이 가능합니다.

이력 저장 가능


  • 설정 변경 이력 및 계량결과를 USB메모리에 저장할 수 있습니다.
    또한 계량이력 기능을 통해 HACCP 관리에 이용할 수도 있습니다.

    사용자 등록시 4가지 관리 레벨제한을 두어 내부설정 및 조작에 제한을 둘 수 있습니다.

    • 작업자

    • 작업책임자

    • 품질관리자

    • 관리책임자

    이 기능으로 사용자의 불필요한 내부설정 접근을 막을 수 있습니다.

    *”작업자”는 공장출하시 기본세팅

  • MODELAD-4961-600-1224AD-4961-2KD-2035AD-4961-6K-3050AD-4961-30K-4075
    최대용량 600g500g / 2,000g6,000g30kg
    최소눈금0.01g0.01g / 0.1g0.1g5g
    선별정도(3α)*10.08g0.08g / 0.18g1.0g5g
    처리속도400개 / min320개 / min145개 / min30개 / min
    벨트 폭120mm200mm300mm400mm
    계량벨트 길이240mm350mm500mm750mm
    운송 방식우레탄 벨트
    벨트 속도15 ~ 120m/min15 ~ 120m/min10 ~ 80m/min10 ~ 30m/min
    계량품 사이즈길이 : 22 ~ 200mm
    폭 : 120mm 이하    		길이 : 30 ~ 300mm
    폭 : 200mm 이하    		길이 : 80 ~ 450mm
    폭 : 300mm 이하    		길이 : 600mm
    폭 : 400mm 이하
    중량 센서전기저항선식 로드셀
    표시부7인치 터치 판넬 컬러 LCD(WVGA)
    조작 방법터치판넬(저항막식), 키 스위치
    등록 품목 수1,000품목(10그룹 X 100품목)
    통신 기능Modbus TCP / Modbus RTU / RS-232C(Metal Detector)
    TCP / IP(포스트 스크립트 대응 프린터) /
    USB(USB 메모리, 데이터 저장, 이미지 삽입용)*3
    외부 입력무전압 접점입력 4점11점
    외부 출력릴레이 접점출력 8점11점
    IP 등급IP65 준거
    동작 온습도 범위-5 ~ 40℃, 습도 85% 이하(결로 없을 것)
    전원단상 AC 100 ~ 240V(+10%, -15%), 50/60Hz 약 180VA
    사이즈*2W : 602mm D : 660mm
    H : 713 ~ 863mm    		W : 700mm D : 660mm
    H : 710 ~ 860mm    		W : 1005mm D : 736mm
    H : 720 ~ 870mm    		W : 750mm D : 875mm
    H : 12200 ~ 1320mm
    무게약 35kg약 50kg
    재질표시부 : ABS 수지
    컨베이어부 : 알루미늄(알마이트 처리), SUS, PP 수지
    계량부 : SUS, PP 수지
    컨트롤 박스부 : SUS, 프레임 : SUS    		표시부 : ABS 수지
    컨베이어부 : 알루미늄(알마이트 처리)
    일부 ABS 수지
    컨트롤 박스부 : SUS, 프레임 : SUS    		표시부 : ABS 수지
    컨베이어부 : 알루미늄(알마이트 처리)
    일부 PP 수지
    컨트롤 박스부 : SUS, 프레임 : SUS

    *1 기재된 선별정도는 최고값입니다. 실제 선별품의 형태, 설치환경에 따라 달라집니다.
    *2 사이즈, 무게는 선별기가 없을때의 표준치 입니다.
    *3 USB 메모리는 FAT32 포멧이 필요합니다.

  •
